Kuty pływający zawór kulowy

Szczegóły Produktu

Pływające zawory kulowe NSV mają zastosowanie głównie w przemyśle gazu ziemnego, produktów naftowych, przemysłu chemicznego, hutnictwa, budownictwa miejskiego, medycyny, środowiska, żywności itp.

Korpus kuty jest o wiele lepszej jakości, ale także znacznie droższy niż korpus odlewany, a zawór kulowy, który może go kutować, ale może również powodować odlew z 1/2 ”do 8”, ale kiedy go wybierzemy, powinien być rozważ budżet projektu. Czasami ten zawór kulowy musi być wykonany z kutego korpusu z powodu mniejszej ilości trudnej do odlewania w przypadku brązu, szczególnie w przypadku ASTM B62 C83600.

Obowiązujące normy:
Projekt zaworu kulowego zgodnie z API6D, BS5351, ASME B16.34
Twarzą w twarz ASME B16.10, AP6D
Kołnierze końcowe ASME B16.5 / ASME B16.47
Spawane doczołowo końce ASME B16.25
Bezpieczeństwo pożarowe API607, API6A
Inspekcja i test API 598, API6D

Materiał: A105, F304, F316, ETC.
Zakres rozmiarów: 1/2 "~ 8"
Klasa ciśnienia: ASME CL, 150, 300, 600

Opis projektu:
- Ciało Two Piece lub Three Pieces
- Metalowe lub miękkie siedziska
- Pełny lub zmniejszony otwór
- Spawane końce lub kołnierze
- Trzpień zapobiegający wydmuchiwaniu
- Urządzenie antystatyczne
- Konstrukcja ognioodporna
- Urządzenie blokujące
- Podkładki montażowe ISO (opcjonalnie)

CECHY KONSTRUKCYJNE

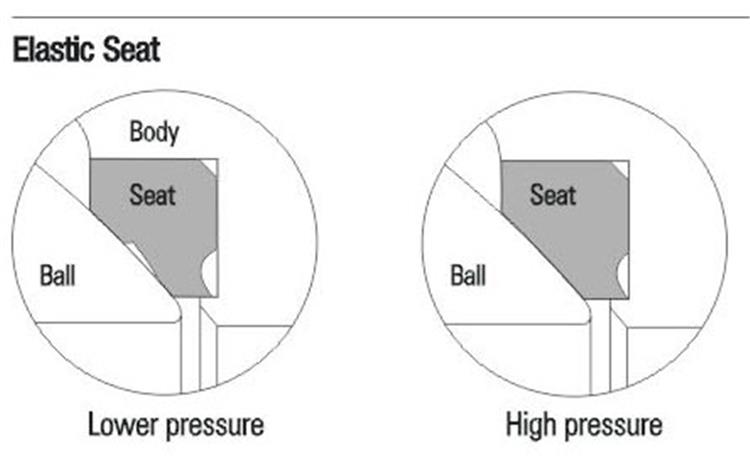

1.Specjalna konstrukcja siedziska
Pływający zawór kulowy przyjmuje konstrukcję elastycznej struktury pierścienia uszczelniającego. Gdy średnie ciśnienie jest niższe, powierzchnia styku pierścienia uszczelniającego i kulki jest mniejsza. dlatego w miejscu styku pierścienia uszczelniającego i kuli uzyskuje się wyższy stopień uszczelnienia, aby zapewnić niezawodne uszczelnienie. Gdy średnie ciśnienie jest wyższe, powierzchnia styku uszczelnienia i kulki staje się większa wraz z elastycznym odkształcaniem pierścienia uszczelniającego, dzięki czemu pierścień uszczelniający może wytrzymać większy średni nacisk bez uszkodzenia.

2. Ognioodporne projektowanie konstrukcji
W przypadku pożaru podczas użytkowania zaworu pierścień gniazda wykonany z PTFE lub innych materiałów niemetalowych zostanie rozłożony lub uszkodzony w wysokiej temperaturze i spowoduje większy wyciek. Ognioodporny pierścień uszczelniający jest ustawiony między kulą a gniazdem, tak że po spaleniu gniazda zaworu medium szybko popchnie kulę w kierunku dalszego metalowego pierścienia uszczelniającego, aby utworzyć pomocniczą metalową konstrukcję uszczelniającą, która może skutecznie kontrolować wyciek zaworu. Ponadto uszczelka środkowego kołnierza wykonana jest z metalowej uszczelki, która może zapewnić uszczelnienie nawet w wysokiej temperaturze. Ognioodporna konstrukcja pływającego zaworu kulowego jest zgodna z wymaganiami API 607, API 6FA, BS 6755 i innych norm.

3. Struktura antystatyczna

Zawór kulowy ma konstrukcję antystatyczną, która między kulą i trzpieniem oraz trzpieniem i korpusem są montowane za pomocą sprężyny i kuli SS, co zapewnia uziemienie wszystkich części metalowych.

4. Struktura antystatyczna

Ogranicznik uchwytu z otworem blokującym zapobiega ciągłemu otwieraniu lub zamykaniu zaworu, gdy zawór jest w pozycji całkowicie otwartej lub zamkniętej, a ponadto zawór można zablokować, gdy nie jest potrzebny.

FAQ

1. P: Czy zawory „NSV” są zasilane przez użytkownika końcowego?

Odp .: Tak, tak jak PETROKIMIA GRESIK w Indonezji, BP Irak, ESFAHAN MOBARAKEH STEEL w Iranie itp.

2. P: Czy istnieje MOQ?

A ： Nie. Możemy zaakceptować 1 zestaw, ale istnieje dodatkowy koszt 150,00 USD (proces eksportu), jeśli wartość zamówienia wynosi 2000,00 USD.

3. P: Jaka jest gwarancja na zawory?
Odp .: Nasz okres gwarancji na zawory powinien wynosić 18 miesięcy od daty wysyłki lub 12 miesięcy po instalacji, w zależności od tego, co nastąpi wcześniej
